MAGNUM DryFloor (25mm)

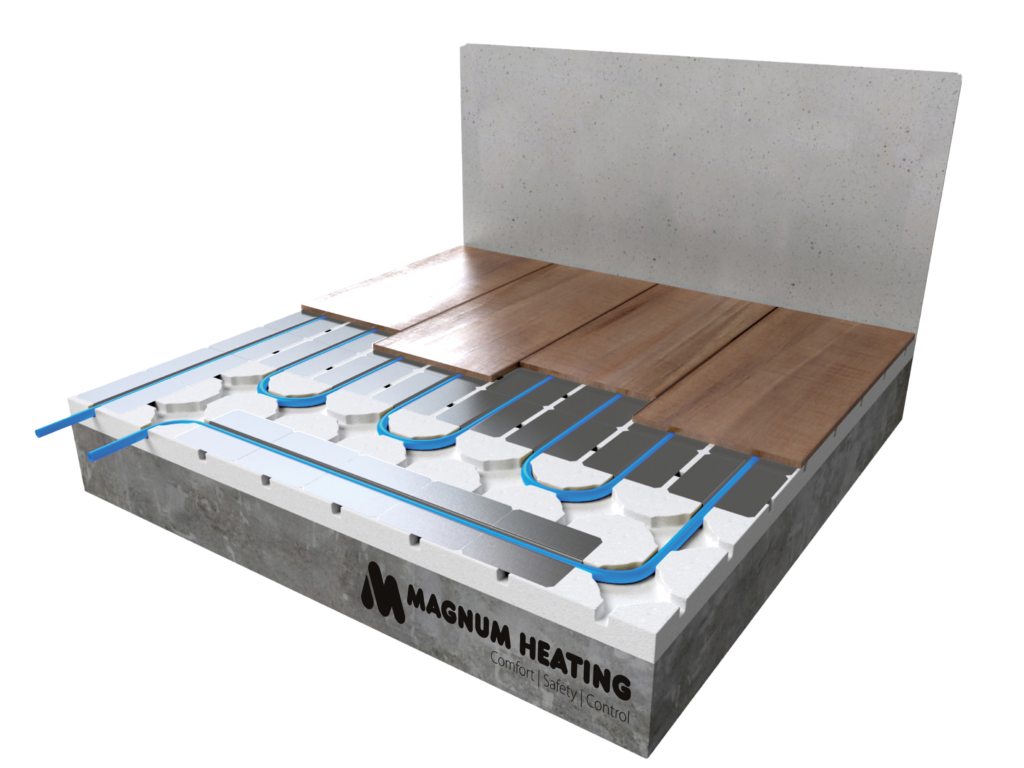

Wanneer u vloerverwarming wilt installeren in een ruimte met een geringe opbouwhoogte of plaatsen waar de dragende constructie minder sterk is (zoals bijvoorbeeld bij houten ondervloeren) dan biedt een droogbouw-installatie uitkomst.

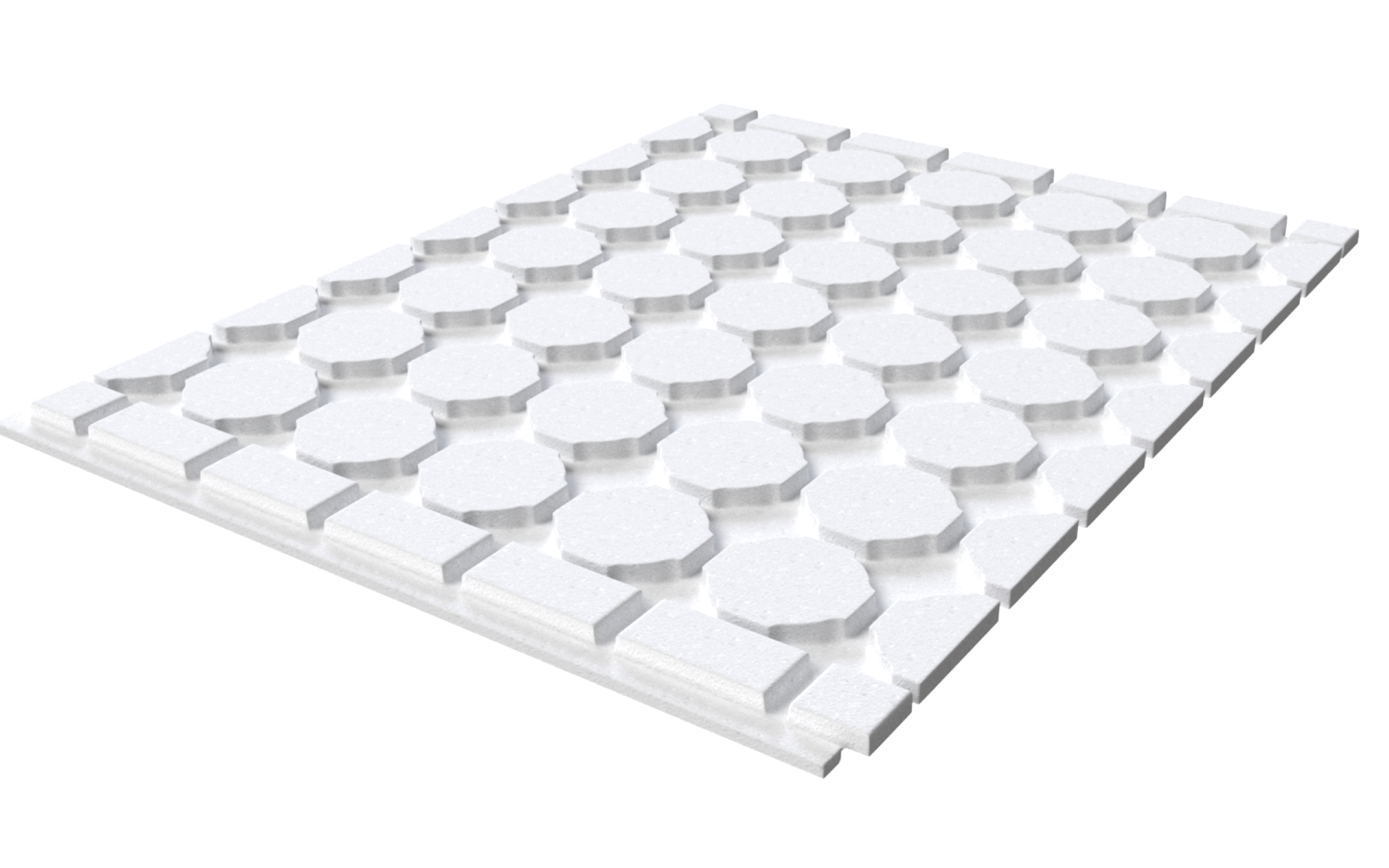

Het systeem bestaat uit geprofileerde EPS-isolatieplaten waarop stalen warmtespreidingsprofielen worden geplaatst.

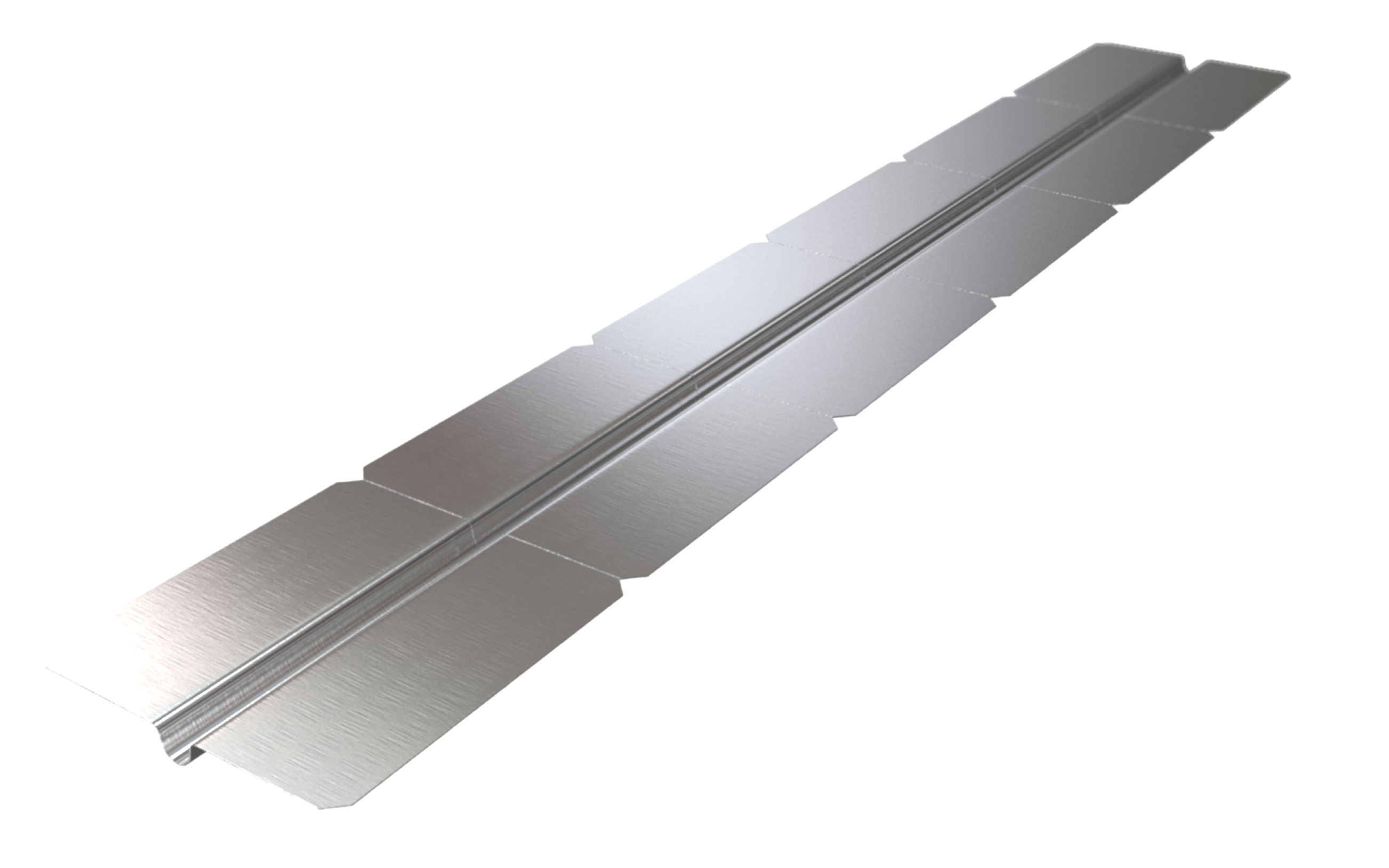

Omega-profiel
De aluminium Omega-profielen verspreiden de warmte van het vloerverwarmingssysteem over het vloeroppervlak en worden bovenop de 25 mm droogbouw-isolatieplaten geplaatst. Door de hoge warmtegeleiding van de platen wordt de reactietijd ten opzichte van traditionele systemen een stuk lager (warmtegeleiding: 80 W/mK).
Als vuistregel voor bestellen kunt u circa 8 profielen per m² aanhouden. De ondervloer waarop dit systeem wordt verwerkt dient stabiel, egaal en schoon te zijn.
Let op: Wanneer u deze profielen gebruikt in combinatie met de droogbouw-isolatieplaten dan gebruikt u hierbij een vloerverwarmingsbuis met een diameter van 14 mm
| Art.nr. | Omschrijving | m² | Afmetingen |
| W62075 | MAGNUM DryFloor 25 mm | 7,5 m2 | 100 x 75 cm |
| W62901 | Aluminium Omega-Profiel 14mm | 1000 x 120 x 0,4 mm |
| Art.nr. | Omschrijving | m | Afmetingen |
| W14100 | MAGNUM Tube PE-RT | 100 m | 14 x 2 mm |
| W14120 | MAGNUM Tube PE-RT | 120 m | 14 x 2 mm |
| W14240 | MAGNUM Tube PE-RT | 240 m | 14 x 2 mm |
| W14600 | MAGNUM Tube PE-RT | 600 m | 14 x 2 mm |
| Art.nr. | Omschrijving | Afmetingen |
| W90014 | MAGNUM Adaptor / Euroconus aansluitkoppeling (per 2) | 14 x 2 x 3/4” mm |
Specificaties
| Systeemtype | Watergedragen |
| Systeemhoogte | 25 mm |
| Systeembreedte | vanaf 20 cm |
| Min. inst. hoogte | 25 mm |
| Installatie | Zwevend |
| Vermogen | Variabel |
| In natte ruimtes | X |
| Tegels | V (i.c.m. of fermacell min. 12 mm) |
| Hout | V |
| (PVC) Laminaat | V (i.c.m. of fermacell min. 12 mm) |
| Tapijt | V (i.c.m. of fermacell min. 12 mm) |
| Keuring | CE |
| Garantie | 2 jaar |
Garantie
MAGNUM DryFloor platen en profielen: 2 jaar garantie
MAGNUM Tube: 50 jaar waarvan de eerste 10 jaar met gevolgschade.
Technische details
EPS-isolatieplaten
- Afmetingen: 0,75 m² per isolatieplaat (100 cm x 75 cm)
- Aantal stuks per doos: 10 platen (7,5 m²)
- Buisafstanden: 125 mm (hoofdverwarming)
- Maximale buislengte: 100 m
- Toepassing: isolatieplaat zonder contactgeluid
- Aanduiding volgens norm: EPS-EN13163-T4-L1-W1-S1-P4-DLT(1)5-CS(10)200
- Nominale dikte dL: 25 mm
- Warmtegeleidingscoëfficiënt DIN V 4108-10 in W/mK: 0,035
- Warmteweerstand in m2K/W: 0,71
- Samendrukspanning (bij 10 % samendrukking): 150 kPa
- Belasting onder spanning: 60 kPa
- Warmteafbuigingstemperatuur tot 80°C
- Toepassingsgebied volgens DIN 4108-10: DEO
- Geteste kwaliteit: CE / FIW
- Brandgedrag volgens EN 13501: Klasse E
- Bouwmateriaalklasse volgens DIN 4102: B1
- Materiaal EPS polystyreenhardschuim (CFK-vrij)
- Geldige norm EN 13163, DIN V 4108-10
- Bruikbare oppervlakte (L x B) per paneel 1.000 x 750 mm
- Bruikbare oppervlakte per paneel 0,75 m2
Aluminium Omega-profielen
- Afmetingen per profiel: 1000 mm x 120 mm
- Warmtegeleiding: 80 W/mK
- Benodigde aantallen: circa 8 profielen per m²
