MAGNUM FiberBoard
MAGNUM FiberBoard is een vloerverwarmingssysteem dat is gebaseerd op speciale geprefabriceerde systeempanelen van niet-geweven gipsdoek, en is bedoeld voor toepassingen waar traditionele vloerverwarming om verschillende redenen niet mogelijk is.
De panelen gemaakt zijn van een materiaal dat een goede warmtegeleider is met een geleidingscoëfficiënt van 0,32 W/mK. Een dergelijke oplossing is geschikt voor lichte constructies en voor gebouwen met houten vloeren, in het bijzonder voor ruimtes met een beperkte opbouwhoogte. De panelen zijn 18 mm dik en zijn alleen geschikt voor een Ø12 mm vloerverwarmingsbuis. De vaste buisafstand is 12 cm.
FiberBoard Multi
Breedte 600 mm
Lengte 600mm
Dikte 18 mm
H.o.h. 120 mm

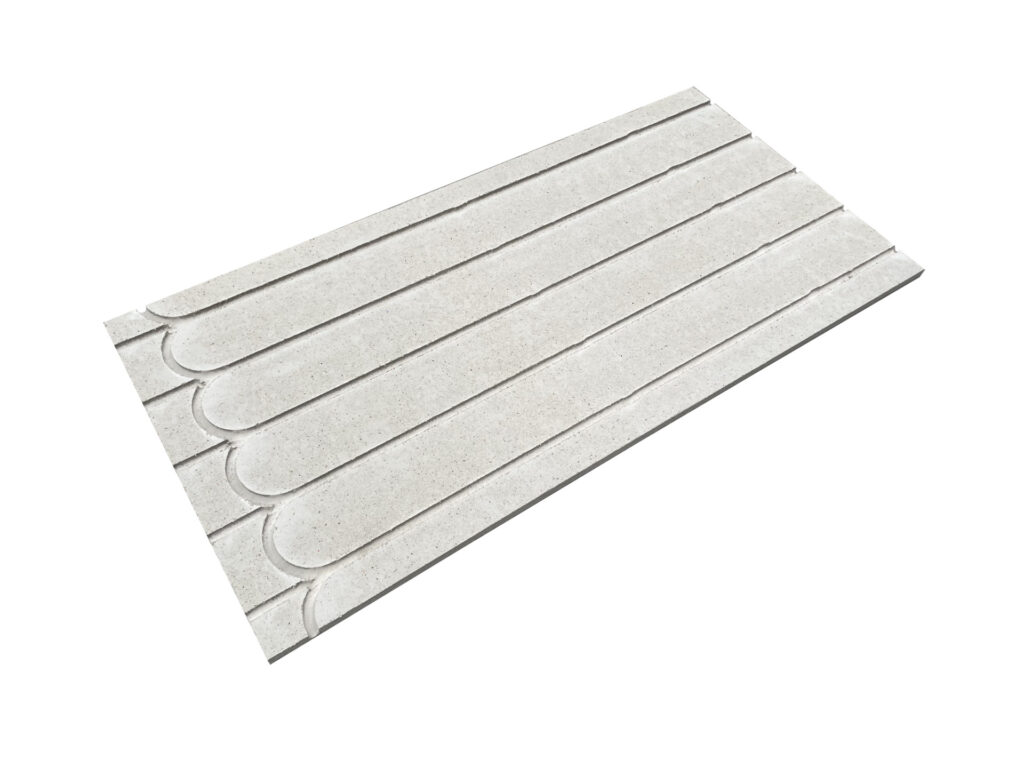

FiberBoard Combi
Breedte 600 mm
Lengte 1200 mm
Dikte 18 mm
H.o.h. 120 mm

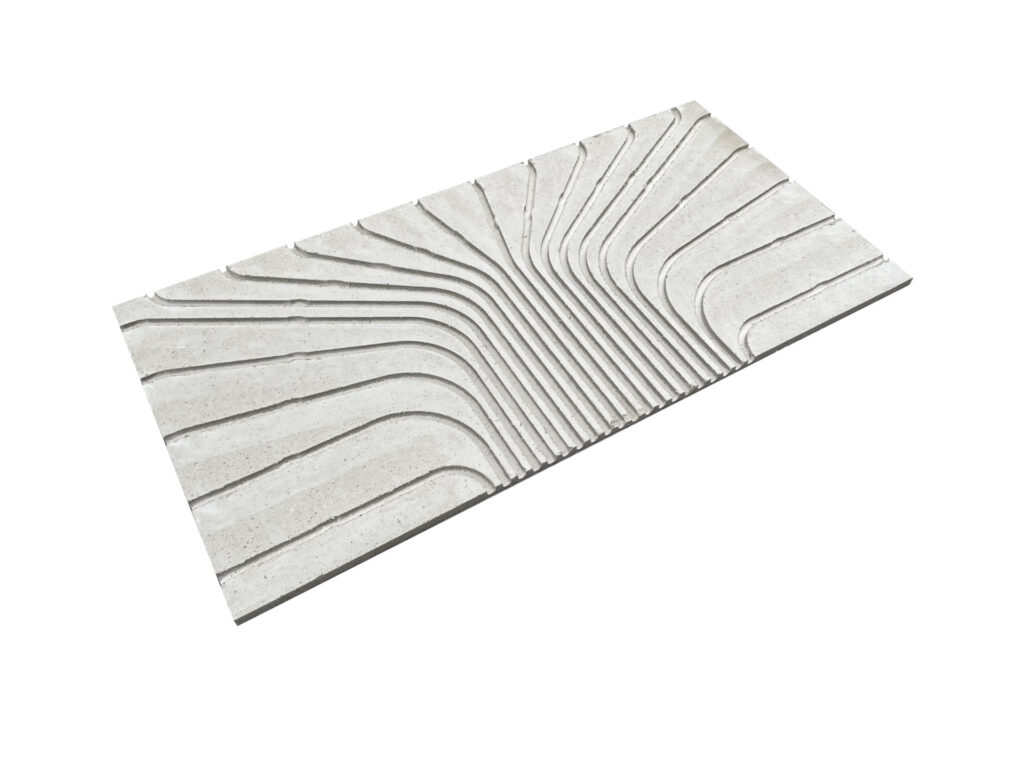

FiberBoard Connect
Deze EPS plaat kan worden toegepast om de buis van de verdeler naar het verwarmingsoppervlak te geleiden. Er kunnen maximaal 10 groepen op het bord worden geplaatst.
Breedte 600 mm
Lengte 1200 mm
Dikte 18 mm
Art. | Omschrijving | Gewicht |
W63001 | FiberBoard Multi – 60 x 60 cm – 18 mm voor MAGNUM Tube 12 x 1,5 mm | 5,9 kg |
W63002 | FiberBoard Connect- 120 x 60 cm – 18 mm voor MAGNUM Tube 12 x 1,5 mm | 15 kg |
W63003 | FiberBoard Combi 120 x 60 cm – 18 mm voor MAGNUM Tube 12 x 1,5 mm | 15 kg |
Specificaties
Systeemtype | Watergedragen |
Systeemhoogte | 18 mm |
Systeembreedte | vanaf 20 cm |
Min. inst. hoogte | 18 mm |
Installatie | Zwevend |
Buisafstand | 120 mm (vast) |
In natte ruimtes | X |
Tegels | V (i.c.m. Knauf of fermacell min. 12 mm) |
Hout | V |
Laminaat | V |
Tapijt | V (i.c.m. DuoBoard) |
Keuring | CE |
Garantie | 2 jaar |
Technische details
Gips, cellulosevezel
Dichtheid [kg /m3]: 1150
Aangegeven warmtegeleidingsvermogen λ [W/(m*K)]: 0,32
Aangegeven thermische weerstand R [(m2*K)/W]: 0,056 (18 mm)
Mechanische geluidsisolatie EN ISO 140-6 Ln,w [dB]: 53
Luchtgeluidsisolatie EN ISO 140-3 Rw [dB]: 54
Waarde van de waterdampdiffusieweerstand μ: 13
Zwelling na 24 uur contact met water: <2%
Brandklasse volgens EN 13501-1: A2
Legpatroon
Meander
Afwerking
Eerst sleuven afsmeren met gipsgewonden mortel daarna egalisatiemortel.
Garantie
MAGNUM FiberBoard heeft 2 jaar garantie op de elementen, vloerverwarmingsbuis heeft 50 jaar garantie.
