MAGNUM HeatBoard W

Het 18 mm dunne watergedragen vloerverwarmingssysteem MAGNUM HeatBoard W is direct toepasbaar onder zwevende hout-, parket- of laminaatvloeren. Uitsluitend geschikt voor droge ruimtes en ideaal voor renovaties.

MAGNUM HeatBoard W is toe te passen bij harde droge vloersystemen (laminaat, hout en parket). Bij zachte vloerbedekking (tapijt, PVC laminaat en vinyl) dient er eerst MAGNUM DuoBoard tussen het verwarmingssysteem en de vloerbedekking te worden aangebracht.

Installatiegemak
De systeemplaten kunnen als puzzelstukken aan elkaar worden gelegd. Ze zijn tevens eenvoudig op maat te snijden met een hobbymes. Hierna kan de 12 mm MAGNUM Tube vloerverwarmingsbuis er eenvoudig worden ingeklemd. De vaste buisafstand hierbij is 12,5 cm. Per 1m2 is ongeveer 8m1 (strekkende meter) MAGNUM Tube nodig. De vloer kan daarna worden afgedekt met de meegeleverde viltlaag waarop de topvloer kan worden aangebracht.

De ondervloer waarop dit systeem wordt verwerkt dient stabiel, egaal en schoon te zijn.

Art.nr. OmschrijvingAfmetingen
W63010MAGNUM Heatboard 18 mm4,8 m213 platen à 770 x 520 mm
Art.nr. OptiesmAfmetingen
W12100MAGNUM Tube PE-RT100 m12 x 1,5 mm
W12300MAGNUM Tube PE-RT300 m 12 x 1,5 mm
W90012MAGNUM Adaptor / Euroconus aansluitkoppeling
12 x 1,5 x 3/4” mm
W91201PUSH aansluitset voor 1 x 100 meter buis 12 mm

W91202PUSH aansluitset voor 2 x 100 meter buis 12 mm

W91203PUSH aansluitset voor 3 x 100 meter buis 12 mm

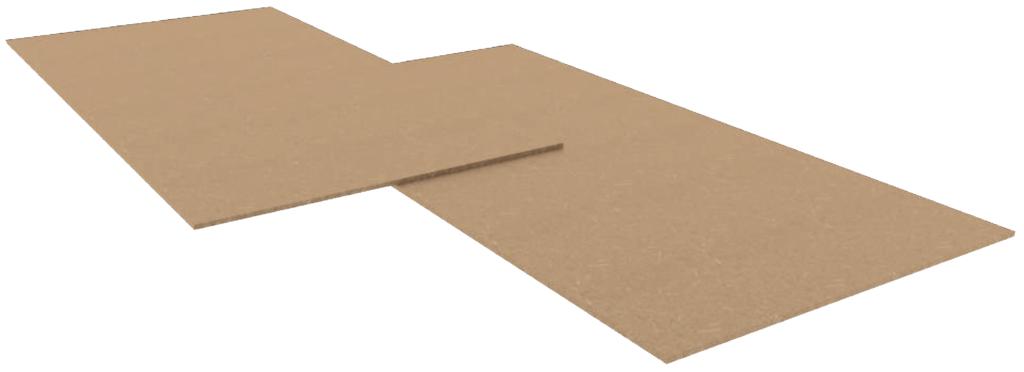

430030DuoBoard 2 x 4 HDF platen2,88 m21200 x 600 x 3 mm

Inhoud verpakking

13 platen (4,8 m2)
Viltlaag (5 m2)
Rol aluminium tape
Veiligheidshandschoenen

Specificaties

SysteemtypeWatergedragen
Systeemhoogte18 mm
Systeembreedtevanaf 20 cm
Min. inst. hoogte18 mm
InstallatieZwevend
Buisafstand125 mm (vast)
In natte ruimtesX
TegelsV (i.c.m. Knauf of fermacell min. 12mm)
HoutV
(PVC) LaminaatV (PVC i.c.m. DuoBoard)
TapijtV (i.c.m. DuoBoard)
KeuringCE, KOMO, MPA, SKZ
Garantie2 jaar

Garantie
MAGNUM Heatboard W heeft 2 jaar garantie.

Technische details

  • Aanduiding volgens norm EPS-EN13163-T2-L2-W2-S2- P2-DLT(1)5-CS(10)150
  • Nominale dikte dL 17 mm
  • Warmtegeleidingscoëfficiënt 0,036 W/mK DIN V 4108-10
  • Warmteweerstand 0,33 m2K/W
  • Samendrukspanning 150 kPa (bij 10 % samendrukking)
  • Belasting onder spanning 45 kPa
  • Hittebestendigheid < 80°C
  • Toepassingsgebied DEO volgens DIN 4108-10
  • Brandgedrag Klasse E volgens EN 1350
  • Bouwmateriaalklasse B2 volgens DIN 4102
  • Materiaal EPS polystyreenhardschuim (CFK-vrij)
  • Geldige norm EN 13163, DIN V 4108-10

Inhoud verpakking

  • 13 platen (4,8 m2)
  • Viltlaag (5 m2)
  • Rol aluminium tape
  • Veiligheidshandschoenen

12mm MAGNUM Tube, een verdeler, benodigde aansluitkoppelingen en eventueel DuoBoard dient u apart te bestellen.
