MAGNUM SlimFit 10 & 12

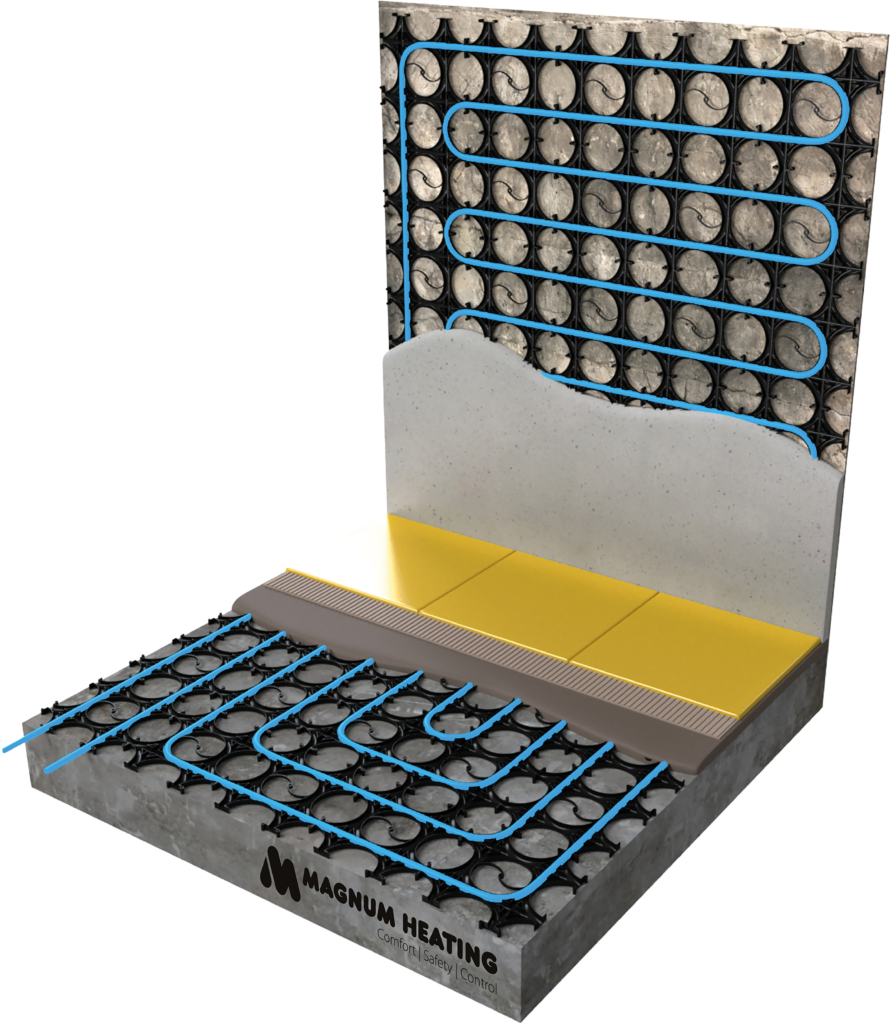

Met een opbouwhoogte vanaf 10 & 12 mm is MAGNUM Slimfit een van de laagste systemen in zijn soort. Toepasbaar voor zowel wand- als vloerverwarming.
Dit systeem bestaat uit kunststof matten (tegels), die eenvoudig aan elkaar worden geklikt. Een vloerverwarmingsbuis van 10 mm of 12 mm wordt met hetzelfde gemak in de matten geklemd. Door de totale opbouwhoogte van slechts 12 mm of 14 mm is dit systeem uitermate geschikt voor renovatieprojecten. De installatie hiervan is zowel op de vloer als in de wand mogelijk. De vloer of wand waarop dit systeem wordt geïnstalleerd moet voldoende draagvermogen hebben en dient schoon, vlak en egaal te zijn voor de montage.
De open structuur van de tegels zorgt voor een perfecte hechting van de gietvloer met de basisvloer net als op de muur. Dit systeem kan tevens worden toegepast als hoofdverwarming.
Indien het systeem ingezet wordt als verwarming -/ koelsysteem in de wand, dan ondersteunt de mat het stucwerk en gedraagt de MAGNUM Slimfit zich als een wapening.
MAGNUM Slimfit 10 is ontwikkeld voor de 10 mm MAGNUM Tube. De 10 mm buis wordt geleverd in lengtes van 80 en 240 meter. De maximale buislengte per groep bedraagt 80 meter
MAGNUM Slimfit 12 is ontwikkeld voor de 12 mm MAGNUM Tube. De 12 mm buis wordt geleverd in lengtes van 100 en 300 meter. De maximale buislengte per groep bedraagt hier 100 meter.
Installatiemethoden
Voor montage (vloer of wand)
Boormaat 5 mm
Slagplug maat 5 mm
Legpatroon
Vloer Slakkenhuis
Wand Meander
Afwerking
Vloer Egaline of (zand) cement
Wand Stucmortel
Garantie
MAGNUM SlimFit heeft 2 jaar garantie op de elementen, vloerverwarmingsbuis heeft 50 jaar garantie.
MAGNUM SlimFit 12 systeem
Art.nr. | Omschrijving | m² | Afmetingen |
W61012 | MAGNUM SlimFit 12 systeem | 3,75 m² | 5 platen van 75 x 100 cm |
Art.nr. | Omschrijving | m | Afmetingen |
W12100 | MAGNUM Tube PE-RT | 100 m | 12 x 1,5 mm |
W12300 | MAGNUM Tube PE-RT | 300 m | 12 x 1,5 mm |
Art.nr. | Omschrijving | Afmetingen |
W90012 | MAGNUM Adaptor / Euroconus aansluitkoppeling (per 2) | 12 x 1,5 x 3/4” mm |
W91201 | PUSH aansluitset voor 1x 100 meter buis 12 mm (per 2) | |
W91202 | PUSH aansluitset voor 2x 100 meter buis 12 mm (per 2) | |
W91203 | PUSH aansluitset voor 3x 100 meter buis 12 mm (per 2) |
MAGNUM SlimFit 10
Art.nr. | Omschrijving | m² | Afmetingen |
W61024 | MAGNUM SlimFit 10 systeem | 2,4 m² | 5 platen van 60 x 80 cm |
Art.nr. | Omschrijving | m | Afmetingen |
W10080 | MAGNUM Tube PE-RT | 80 m | 10 x 1,3 mm |
W10240 | MAGNUM Tube PE-RT | 240 m | 10 x 1,3 mm |
Art.nr. | Omschrijving | Afmetingen |
W90010 | MAGNUM Adaptor / Euroconus aansluitkoppeling (per 2) staal | 10 x 1,3 x 3/4” mm |
W91001 | PUSH aansluitset voor 1x 80 meter buis 10 mm (per 2) Staal | |
W91002 | PUSH aansluitset voor 2x 80 meter buis 10 mm (per 2) kunststof | |
W91003 | PUSH aansluitset voor 3x 80 meter buis 10 mm (per 2) staal | |
W91004 | PUSH aansluitset voor 4x 80 meter buis 10 mm (per 2) staal |
Specificaties
Systeemtype | Watergedragen |
Systeemhoogte | 12 of 14 mm (incl. buis) |
Systeembreedte | vanaf 20 cm |
Min. inst. hoogte | 15 mm of 17 mm |
Installatie | Egalisatie / Dekvloer |
Vermogen | Variabel |
In natte ruimtes | V |
Tegels | V |
Hout | V (i.c.m. egalisatie) |
(PVC) Laminaat | V (i.c.m. egalisatie) |
Tapijt | V (i.c.m. egalisatie) |
Keuring | CE, KOMO, MPA, SKZ |
Garantie | MAGNUM SlimFit heeft 2 jaar garantie op de elementen, vloerverwarmingsbuis heeft 50 jaar garantie. |
Technische details
MAGNUM SlimFit 10
- LxB SlimFit element 800 x 600 mm (4×3 componenten)
- Afmetingen component 200 x 200 mm
- Oppervlakte per element 0,48 m2
- Oppervlakte per verpakking 2,4 m2 (5 elementen)
- Opbouwhoogte systeem 12 mm
- Totale opbouwhoogte 15-20 mm
- Hart op hart maat buis 100 mm
- Geschikt voor buismaat Ø 10 mm
- LxB SlimFit element 1000 x 750 mm (4×3 componenten)
Garantie
MAGNUM SlimFit heeft 2 jaar garantie op de elementen, vloerverwarmingsbuis heeft 50 jaar garantie.
MAGNUM Slimfit 12
- Afmetingen component 250 x 250 mm
- Oppervlakte per element 0,75 m2
- Oppervlakte per verpakking 3,75 m2 (5 elementen)
- Opbouwhoogte systeem 14 mm
- Totale opbouwhoogte 17-22 mm
- Hart op hart maat buis 125 mm
- Geschikt voor buismaat Ø 12 mm
