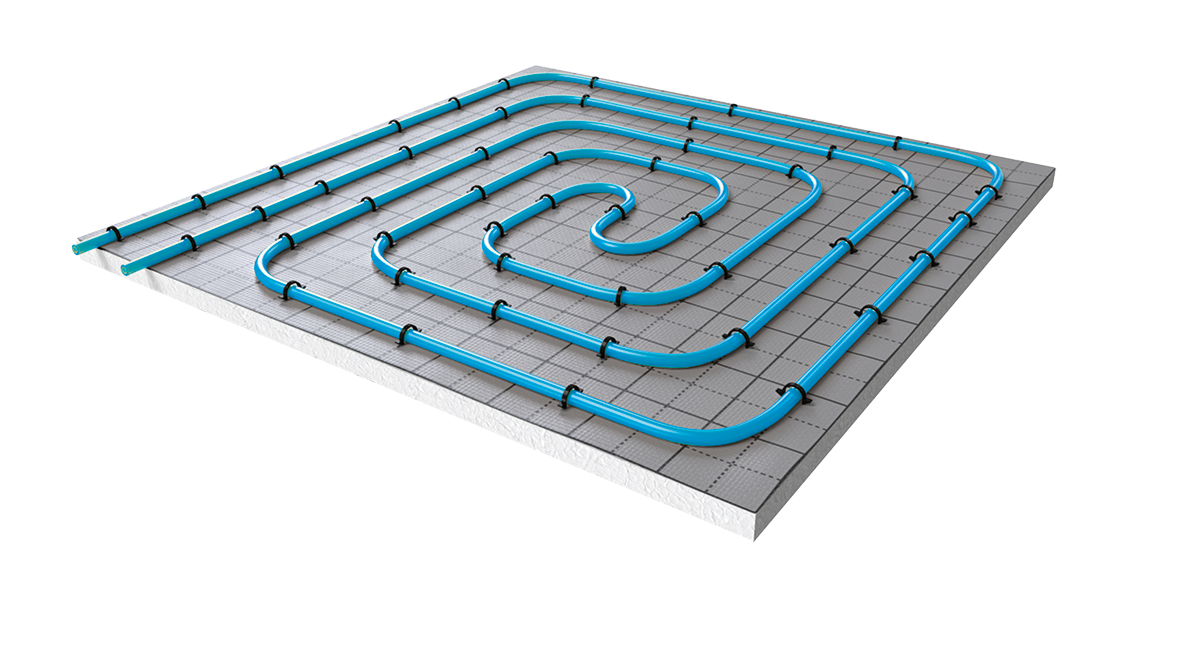

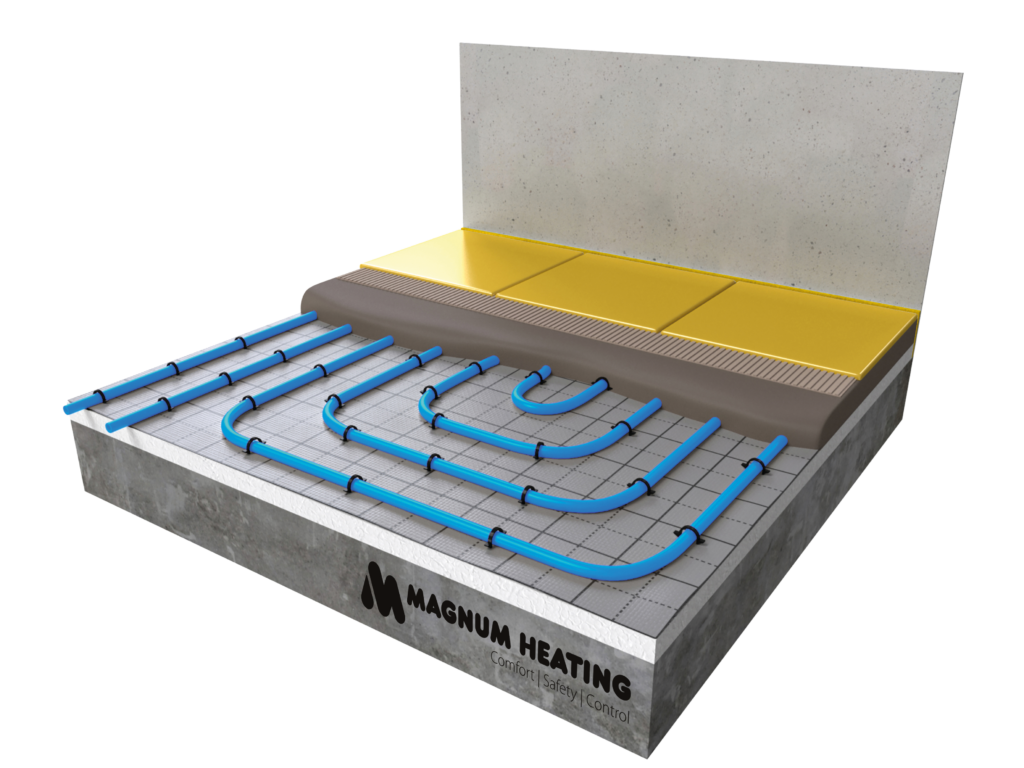

Tacker Isolatie platen
Bij deze manier van vloerverwarming installeren, worden de buizen met behulp van Tackernieten op 20 of 30 mm dikke isolatieplaten bevestigd. Dit systeem is ideaal wanneer u een groot oppervlak van vloerverwarming en vloerisolatie wilt voorzien. Om de vloer te kunnen laten uitzetten en krimpen, is het belangrijk dat er randisolatie geplaatst wordt tegen alle wanden.

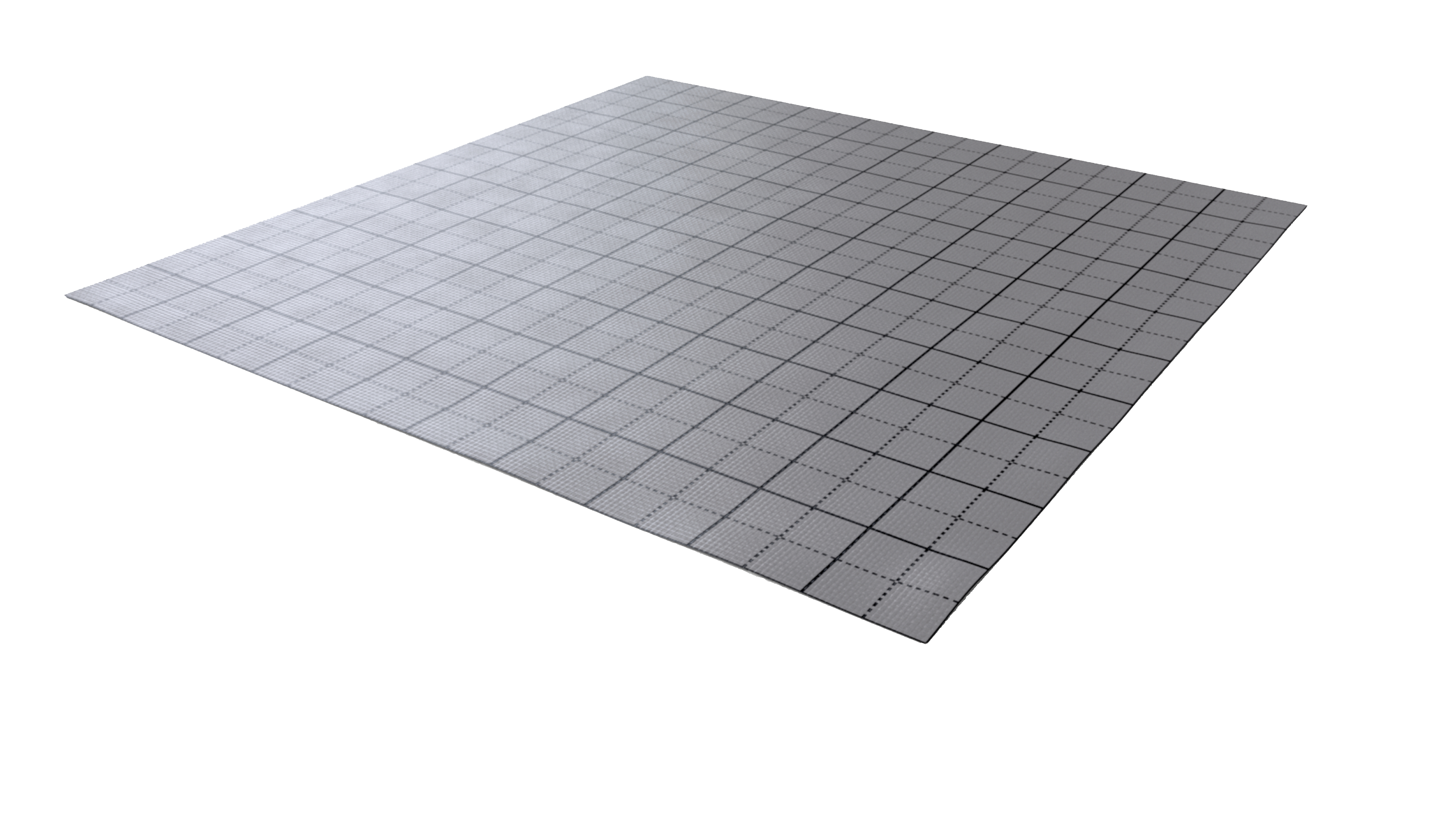

Tacker-Rasterfolie
Voor installaties rechtstreeks op isolatie kan Tacker-rasterfolie toegepast worden. Deze rasterfolie is voorzien van een rechthoekige verdeling in 10 cm x 10 cm en een binnenraster van 5 cm x 5 cm. Hierdoor kunnen vloerverwarmingsbuizen op verschillende hart-op-hart afstanden gelegd worden.

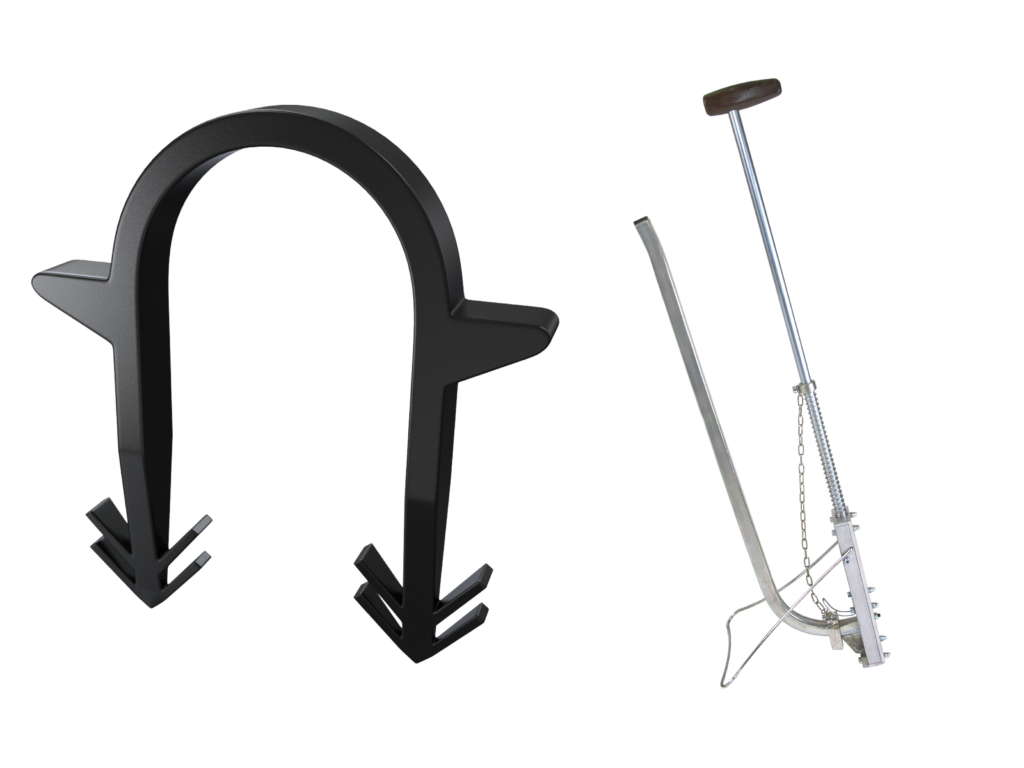

Tackernieten en -apparaat
Het Tacker-systeem bestaat uit isolatieplaten waarop vloerverwarmingsbuizen direct vastgezet kunnen worden met behulp van 40 of 60 mm plastic nieten. Deze nieten worden vastgezet met het Tacker-nietapparaat.
| Art.nr. | Omschrijving | m² | Dikte | Afmetingen |
| W90102 | Tacker-Rasterfolie | 50 m² | 0,5 mm | 50 m x 1 m |
| Thermisch | ||||
| W90103 | MAGNUM Tacker Isolatieplaat | 10 m² | 20 mm | |
| W90104 | MAGNUM Tacker Isolatieplaat | 10 m² | 30 mm | |
| Akoestisch | ||||
| W90122 | MAGNUM Tacker Isolatieplaat | 10 m² | 20 mm | |
| W90123 | MAGNUM Tacker Isolatieplaat | 10 m² | 30 mm |
| Art.nr. | Omschrijving | Stuks |
| W90107 | Tacker-nietapparaat | 1 stuks |
| W90105 | Tacker -Nieten 40 mm | 300 stuks |
| W90106 | Tacker -Nieten 60 mm | 300 stuks |
Specificaties
| Systeemtype | Watergedragen |
| Systeemhoogte | 20 of 30 mm |
| Systeembreedte | 1000 mm |
| Min. inst. hoogte | 5 cm boven de buis |
| Installatie | Zwevend / Plakken |
| In natte ruimtes | V |
| Tegels | V |
| Hout | V |
| (PVC) Laminaat | V |
| Tapijt | V |
| Keuring | DIN 13163, DIN 4108-10, bouwmateriaalklasse B2 volgens DIN 4102-B2 |
| Garantie | 2 jaar |
Technische details
- Afmeting 10000 x 1000 mm
- Plaatdikte 20 of 30 mm
- Warmtedoorgangsweerstand 0,444 m2K/w of 0,667 m2K/W
- Max. verkeersbelasting 4 kPA (kN/m2)
- Verbetering contactgeluid 28 dB of 29 dB
- Nominale waarde volgens DIN 4108-4 0,045 W/mK
- Afmetingen Tackerniet 40 x 18,5 x 6 mm De nieten 40 mm zijn geschikt voor de installatie van buizen met een diameter van 14-20 mm.
- Afmetingen Tacker-nietapparaat 800 x 140 x 70 mm
Garantie
MAGNUM Tacker systeem heeft 2 jaar garantie.
